Nahtheizgeräte
Nahtheizgeräte zur Replastifizierung von Gußasphalt, bituminösem Belagmaterial und Nahtverbindungen.
Einsatzgebiete der Heizgeräte
- Nachbehandlung von Unebenheiten an Straßenbelägen (Bitumen oder Asphalt)
- Nachbehandlung von Nahtverbindungen
- Bei Einbau von neuen Fahrbahndecken, wenn zweibahnig eingebaut werden muß, Anbau eines
- Heizgerätes am Asphaltfertiger zur Replastifizierung der Anschlußnaht
- Einsatz der Heizgeräte für den Belageinbau bei Kabelgrabenarbeiten zur gleichzeitigen Beheizung von 2 Nahtverbindungen (Typen K-ST/ZB 50/25L)
Anordnung und Funktion der Heizung
Die Heizung besteht aus Gas-Infrarotstrahlern, in Längsreihe angeordnet (bis 3,25m Länge), eingebaut in einen Strahlerrahmen, in Abstandshöhe von Strahlergitter zur Straßenfläche 10-15 cm einstellbar.

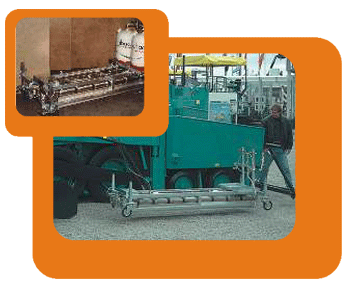

Montage und Betrieb am Fertiger
Sicherheitsfahrschaltung
Beim Einsatz am Asphaltfertiger wird durch die Abacus-Fahrschaltung gewährleistet, daß die
Heizung bei Fertigerfahrbetrieb eingeschaltet und bei Stillstand des Fertigers ausgeschaltet wird.
Die Einschaltung erfolgt durch Anschluß an die Fahrschaltung am Fertiger.
Die Ein-und Ausschaltung der Strahlerheizung erfolgt dann automatisch durch einen Endtaster.
Für Reparaturarbeiten (Fahrbahn- und Nahtbehandlungen) sind die Heizgeräte mit Radachsen,
Rädern , Gasflaschenplattform und Schubdeichsel ausgerüstet.
Die Ein- und Ausschaltung erfolgt per Hand über ein Gasschaltventil am Gerät.
Gasversorgung
Beheizung mit Flüssiggas Propan/ Butan in handelsüblichen 11kg oder 33kg Gasflaschen.
Der Betriebsdruck ist über einen 11-Stufenregler zwischen 0.4-1.5bar regelbar.
Die Heizleistung kann somit dem Heizbedarf angepaßt werden.
Für Heizgeräte mit Rädern zur Nachbehandlung werden 2 Stück 11kg - Gasflaschen
auf einer Flaschenplattform gekoppelt eingesetzt.
Für Heizgeräte am Asphaltfertiger werden 2 bis 4 Stück 11kg -Gasflaschen oder 2 Stück
33kg - Gasflaschen auf einer Flaschenplattform angebracht und gegen das Umfallen gesichert.
Elektroanschluß
Für die Betätigung der Magnetventile und der Fahrschaltung ist der Anschluß an das
Stromnetz des Fertigers erforderlich.
Die Spannung ist serienmäßig 12V DC (Auf Wunsch auch 24V DC lieferbar)
Strahlergruppen
Eingebaut werden Abacus - Ganzmetall- Kompaktstrahler aus Edelstahl.
Diese Strahler sind weitgehend unempfindlich gegen mechanische Beanspruchung und Erschütterungen.
Die Strahlerrahmen sind aus Edelstahl, alle Teile sind rostfrei.

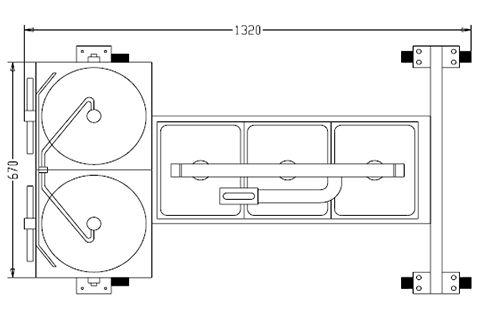

Nahtheizgerät ST-ZB 20

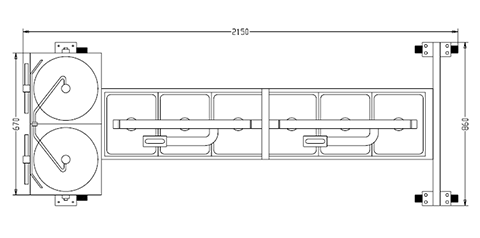

Nahtheizgerät ST-ZB/ZBM 40
Wirkung der Heizung
Um das Ankleben von Belagmaterial an Reifenflächen zu vermeiden, werden bei diesem Verfahren die Aufstandsflächen der Reifen durch Infrarot-Bestrahlung entsprechend erwärmt. Eine weitere Erwärmung der Reifenflächen erfolgt beim Walzvorgang durch das heiße Belagmaterial. Es wird nur vor Beginn der Walzarbeit und bei Abkühlung des Belagmaterials geheizt.
Anordnung und Funktion der Heizung
Die Heizung besteht aus Gas-Infrarotstrahlern, die so zusammengestellt und angeordnet sind, daß die Reifen über die gesamte Breite von der Heizstrahlung erfaßt werden.
Die Strahlerrahmen sind der Breite der Walze angepaßt und ca. 100 mm über den Laufflächen der Reifen angebracht.
Die Befestigung kann so angebracht werden, daß die Heizgeräte bei Nichtheizung oder beim Transport hochgeklappt werden können.
Sicherheitsfahrschaltung
Durch unsere Sicherheitsfahrschaltung wird gewährleistet, daß die Strahlergruppen automatisch bei Fahrbetrieb ein- und bei tillstand der Räder abgeschaltet werden.
Die Fahrschaltung gibt es für alle Antriebsarten:
- Bei mechanischen Fahrberieb durch Einbau eines Tastschalters an geeigneter Stelle.
- Bei Antrieb eines Wandlers durch berührungslose Impulsschaltung.
- Bei hydrostatischen Antrieb durch Anschluß an die Fahrschaltung.
Die Ein- und Ausschaltung der Hauptbrenner erfolgt automatisch ohne Bedienung durch den Walzenfahrer.
Gasversorgung und Heizleistung
Beheizung mit Flüssiggas Propan/ Butan in handelsüblichen 11 - kg Gasflaschen
Heizbedarf:
- bei 3 Rädern ca. 25000-33000 kcal./h
- bei 4 Rädern ca. 44000 kcal./h
- bei 5-6 Rädern ca. 55000 kcal./h
Flüssiggas hat eine Heizleistung von ca. 12,7 kW (ca. 11000 kcal./h), d.h. der Verbrauch beträgt max. 6-8 kg/h Gas.
Aus einer Flasche kann im Dauerbetrieb ca. 1kg/h und bei kurzfristigen Betrieb ca. 2 kg/h entnommen werden.
Es werden je nach Bedarf 1-4 St. 11kg-Gasflaschen als Flaschenbatterie zusammengeschlossen.
Die Anordnung der Flaschen einschließlich der Regleranordnung muß entsprechend den Vorschriften außerhalb des geschlossenen Fahrerstandes erfolgen.
Der Betriebsdruck ist über einen 11-Stufenregler zwischen ca. 0,4 - 1,5 bar regelbar.
Die Heizleistung kann somit dem Heizbedarf angepaßt werden.
Elektroanschluß
Für die Betätigung der Magnetventile und der Fahrschaltung ist der Anschluß an das Stromnetz der Walze erforderlich.
Sie Anschlußspannung ist serienmäßig 12 V (auf Wunsch 24V).
Typenliste Nahtheizgeräte
| Gerätevarianten | ||
|---|---|---|
| Ausführung mit Rädern, mit Flaschenplattform, ohne Fahrschaltung für den Handbetrieb | ||
| 504621000 | ST-ZB 20 | Heizleistung 20 kW, Gewicht ca. 59 kg Heizbreite 300 mm, Heizlänge 750 mm |
| 504622000 | ST-ZB 40 | Heizleistung 40 kW, Gewicht ca. 95 kg Heizbreite 300 mm, Heizlänge 1500 mm |

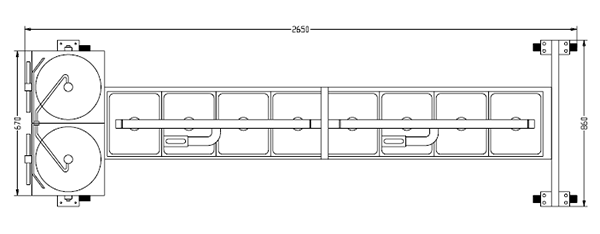

| 504624000 | ST-ZB 50 | Heizleistung 50 kW, Gewicht ca. 110 kg Heizbreite 300 mm, Heizlänge 2000 mm |
| Ausführung ohne Rädern, ohne Flaschenplattform und mit Fahrschaltung (12V oder 24V) zum Anbau an den Fertiger | ||
| 504623500 | ST-ZBM 40 | Heizleistung 40 kW, Gewicht ca.75 kg Heizbreite 300 mm, Heizlänge 1500 mm |
| 504625500 | ST-ZBM 50 | Heizleistung 50 kW, Gewicht ca. 90 kg Heizbreite 300 mm, Heizlänge 2000 mm |
| Ausführung mit Rädern, mit Flaschenplattform und mit Fahrschaltung (12V oder 24V) für den Handbetrieb oder Anbau an den Fertiger | ||
| 504622300 | ST-ZBM 40 | Heizleistung 40 kW, Gewicht ca. 95 kg Heizbreite 300 mm, Heizlänge 1500 mm |
| 504625000 | ST-ZBM 50 | Heizleistung 50 kW, Gewicht ca. 110 kg Heizbreite 300 mm, Heizlänge 2000 mm |

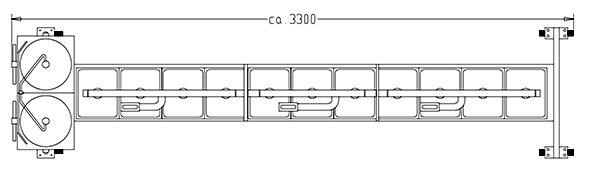

| 504626000 | ST-ZBM 80 | Heizleistung 80 kW, Gewicht ca. 135 kg Heizbreite 300 mm, Heizlänge 2750 mm |
Zubehör
| Gerätevarianten | |
|---|---|
| Ausführung mit Rädern, mit Flaschenplattform, ohne Fahrschaltung für den Handbetrieb | |
| 404301000 | Anbauvorrichtung Einbaubreite bis 4,25m |
| 404301001 | Verlängerung für Anbauvorrichtung auf eine Einbaubreite von 4,75m |
| 408801002 | Fahrschaltung zum nachträglichen Einbau (Nachrüstsatz für ST-ZB-Geräte, 12V oder 24V) |
